使用 Arduino 测量 EEG 信号
该指南介绍如何使用 Arduino 测量 EEG、EMG 和 ECG 等生物信号。通过将 ardEEG shield 连接到 Arduino Uno R4 WiFi 开发板，结合 Arduino 和 Python 脚本，可以实现脑机接口功能。文章详细说明了连接方法，包括电极定位和引脚连接，并提供了视频演示和应用场景。项目使用 ADS1299 24 ADC IC 保证数据质量，并展示了咀嚼、眨眼和 Alpha 波的 EEG 数据采集示例。
使用 Arduino 测量 EEG 信号
简介：使用 Arduino 测量 EEG 信号
本指南介绍了如何使用 Arduino 测量脑电图 (EEG)、肌电图 (EMG) 和心电图 (ECG) 等生物信号。
步骤 1：使用 Arduino 获取 EEG 信号
如果你想使用 Arduino 测量 EEG、EMG 和 ECG 等生物信号，这可能是一种简单的方法。你只需要将 ardEEG shield 直接连接到 Arduino 开发板上，这样 Arduino 就能转换成脑机接口了。
上手非常简单。只需要两个脚本，一个用于_Arduino，另一个用于 Windows 等系统中的Python_。
这个项目是多年 BCI 开发工作的成果。我认为使用 shield 是开始使用生物信号的最简单方法。
工作原理

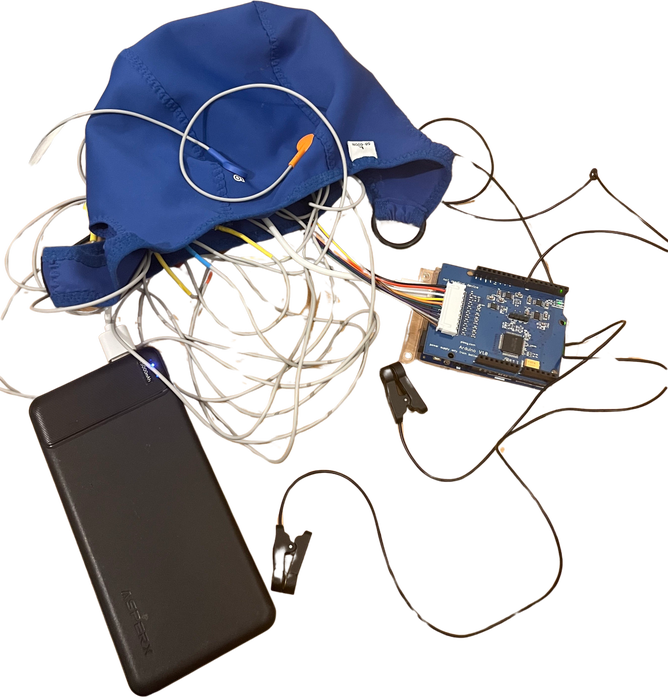

将 shield 连接到 Arduino Uno R4 WiFi，然后将设备连接到电池（电源），并连接电极。
电极按照国际 10-20 系统进行定位。
步骤 2：如何连接

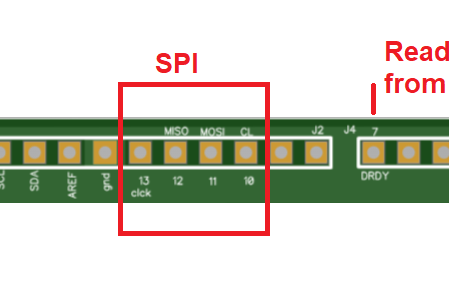

设备引脚（Shield 仅在下图所示的点和电源处与 Arduino Uno R4 连接）
电极的电缆直接连接到 shield，如图所示。
步骤 3：视频演示
在 YouTube 上观看视频演示。

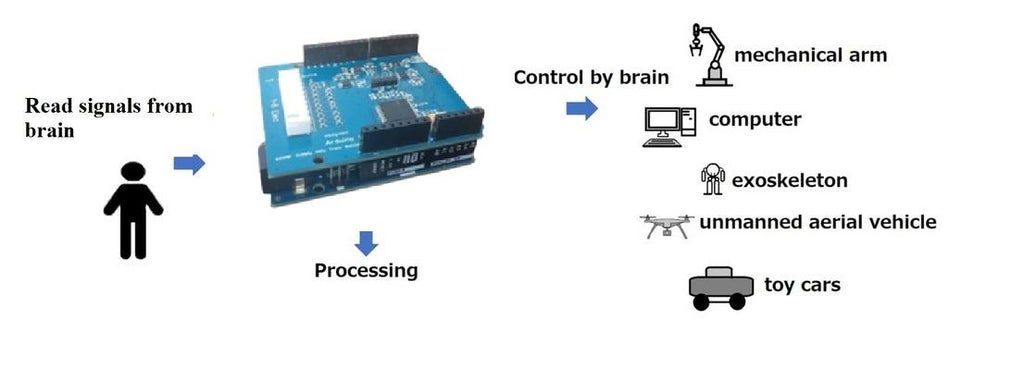

步骤 4：应用场景
ardEEG 包含强大的 ADS1299 24 ADC IC。因此，您可以获得良好的数据质量，并将其用于您想要的项目。
步骤 5：生物数据
使用干电极 (Fz) 测量咀嚼和眨眼伪影的过程。咀嚼按以下顺序发生：4 次、3 次、2 次和 1 次，眨眼过程相同。y 轴是在经过 1-40 Hz 的滤波频带后处理的 EEG 信号，单位为微伏，采样率为每秒 250 个样本。
Alpha 测试
记录睁眼和闭眼状态下电极 (Fz) 的 EEG 信号的过程。y 轴是在经过 8-12Hz 的滤波频带后处理的 EEG 信号，单位为微伏，采样率为每秒 250 个样本。
步骤 6：更多信息
更多信息可以在 网站 上找到。
